1. 平臺背景
飛機作為當今世界方便快捷的交通方式，已經普遍為人們所接受。而民航機場作為飛機的?？繄?chǎng)所，人們登機的地方，也自然成了重要的交通樞紐，由于飛機本身的特性，使得機場的面積要數倍于火車站，旅客吞吐量也同樣很巨大，保證飛機準時并安全的降落與起飛不僅關系到時間的問題，有時候甚至關系到人身的生命安全。因此對于機場來說一套完整的電氣綜合解決方案就顯得尤為重要。
民航機場行業屬于特別重要用能單位，一級負荷較多，設施水平和服務水平也決定了客戶對管理水平的高度要求，保證用能安全是機場方面關心的問題。項目面積大，分布廣，負荷密集，供電容量大，需要通過自動化系統對工程各類供電設備的運行狀態和用電負荷的變化情況進行自動、集中、實時的監控。以機場項目塔臺為例，其主要任務是通過無線電指揮飛機起飛和降落，對機場內的情況進行瞭望，對緊急情況預警。因此塔臺電力供應不能間斷，部分負荷屬于特一級，采用雙電源路供電，并配備應急電源，有任何配電異常的情況需要及時報警。
民航機場做為大型公共建筑，對照明設計要求較高。不僅要控制照明光源的發光時間、 亮度， 而且與其它系統來配合不同的應用場合做出相應的燈光場景。安科瑞智能照明采用與KNX兼容的Acrel-Bus總線組網方式，通過IP網關接入智能照明控制系統，實現定時控制、高峰全開、亮度調節等各種場景控制，使照明系統按照預先設定的各種模式工作，營造宜人燈光效果，節能減耗，提高運營效率和管理水平。
在能源改革與電力市場化背景下，機場一體供能是綜合能源未來發展方向，以電氣安全、電能為中心是綜合能源一體的重要形態。針對機場綜合能源的電力供給與應用，本方案提出了一種機場綜合能源的定制電力應用解決方案，通過互動平臺與用戶交互獲取不同的用電需求，將配電網與機場分布式能源資源進行整合，通過邊緣計算協同控制，實現機場電力能源的定制輸出和按需供給。本方案不僅具有綜合能源的用戶服務特性，支撐機場內定制電力服務，還通過對機場分布式能源資源的控制策略研究與優化，達到安全用電、節約設備投資和提高新能源消納能力的目的。
2. 建設意義
機場能源消費主體主要包括機場基本用電、商業用電、保障用電等，根據其能源消費特征，能源消費需求包括:
(1)可靠。安全穩定是能源消費基本需求，機場內生產生活的電、熱(冷)、氣等負荷須得到滿足，同時保障必要的供能可靠性和供能質量。
(2)清潔。針對機場內高污染、重排放用戶，應積極應對氣候變化，機場環境質量，實現能源服務源與環境的綠色和諧和機場的可持續發展。
(3)高效。針對機場內高能耗和粗放型能源消費方式，能源梯級和循環利用，提高資源配置效率，形成節約高效的機場能源消費體系。
(4)智能?；ヂ?lián)網、人工智能等技術將深刻改變機場內生產和生活方式，智能樓宇、智能物流等新場景不斷涌現，能源消費將相應催生新需求。
(5)經濟。降低機場內終端用戶的用能成本 減輕經濟負擔，為機場內機場用戶營造良好的經濟發展環境。
方案整合傳統單一能源運維檢修的服務資源， 開展一體運維檢修服務， 保障用能的安全可靠。
本方案從電力能源入手， 要解決基礎能耗數據的智能化、自動化、可視化、可量化的收集與存儲；建立機場區級能源管理平臺、實現各項能源的集中化管理，深入分析能源消耗過程與趨勢，實現能源管理與機場生產緊密結合；建立能耗監測與公示平臺，在能源消耗一線直接展示能源利用效率。通過對區域傳統能源的節約和新能源系統的引入并消納，優化機場能源服務布局，帶動能源服務產業升級；同時通過合理的能源調度，調整帶動區域內需，在傳統能源使用總量減少或不變的情況下，重建機場區域能源圈，打造機場新的經濟增長點。
3. 公司介紹
安科瑞電氣股份有限公司成立于2003年，并于2012年成功登陸深交所創業板，股票代碼：300286。安科瑞電氣股份有限公司是一家集研發、生產、銷售及服務于一體的高新技術企業，致力于為用戶端提供能效管理和用電安全的系統解決方案。
安科瑞電氣具備從云平臺軟件到傳感器的完整生產線，目前已有8000多套各類系統解決方案在全國各地運行，幫助用戶實現能源的可視化管理，提供能源數據服務，為用戶高效和安全用能保駕護航。
3.1. 產品優勢
對于本項目，安科瑞公司具有以下優勢：
1）安科瑞提供從系統到終端元器件的垂直一體供應體系，包括平臺軟件、網關、多功能儀表、互感器等，符合相關要求和認證，在用戶端需求側具有完整、可靠的解決方案；
2）安科瑞為上市公司，雄厚的資金力量是軟硬件質量保證的可靠支持；
3）安科瑞長期從事用戶側能源數字化管理平臺的開發和實施，全國各地有上千套解決方案的實施經驗，對可靠用電、安全用電、節約用電有深入的理解，客戶可放心與我司長期合作；（詳見圖1）
4）安科瑞能源數字化管理云平臺功能隨著項目反饋不斷完善，并提供免費升級服務；
圖1
3.2. 項目?jī)?yōu)勢
對于本項目，安科瑞公司具有以下優勢：
1）安科瑞在全國主要城市設立了分公司和辦事處，當?shù)嘏渲娩N售、技術支持團隊，快速響應客戶需求，為用戶提供產品和服務。
2）售后優勢，安科瑞提供的所有硬件產品統一處理，制定完善的退換貨流程，必要時可現場維護；
3）安科瑞平臺支持接入第三方產品設備，只需滿足Modbus RTU協議即可，如非常規協議可定制開發。
4. 設計依據
4.1. 用戶需求
本方案充分發揮機場用電中用采系統和負控系統在日常電量統計工作中的重要作用，增強機場行業用電數據實時性和準確性，迫切需要建設基于全覆蓋實時采集的機場用電信息大數據智能分析和管理系統，多維度實時展現全社會用電量信息，通過數據挖掘和分析技術總結機場用電量變化情況并建立適宜的模型，應用于經濟趨勢預測和政策輔助決策支持領域。
針對機場建設注重大數據分析、云計算和智能終端的充分應用的基調上，努力架構一個能夠支撐如此強大業務發展的數字化后勤管理平臺保證設備正常運行，信息設備能安全高效的運行的同時提高能源和人員的使用效率，降低運維成本。目前機場運行維護工作比較傳統，普遍存在以下問題：
1) 基礎管理落后：目前用電系統還處于無網絡化、無智能化的單機分散獨立運行的狀態；
2) 人力成本高：人工巡視、紙質記錄、電話溝通，缺乏智能化的手段；
3) 運營管理難：運營過程中缺乏現代化技術手段監管，難以防止不合理應用現象的產生；
4) 風險預防薄弱：無法通過歷史大數據識別可能存在的隱患；
5) 機場建筑內安全隱患高缺少安全運行信息，如不及時發現和處理，會導致故障范圍擴大，影響整個建筑內用電情況。如：線纜溫度檢測、剩余漏電檢測、電壓監測、電流檢測等；
6) 沒有統一監測平臺，管理層無法及時準確的了解系統運行狀態，無法及時掌握建筑內配電安全狀況，不能及時對機場建筑內配電問題進行分析與指導；
因此，對機場建筑內供電情況和用電安全的實時監視就顯得十分重要，同時建立和完善機場一體的計量、監控、分析和管理的系統，能及時、迅速、準確的獲取建筑內各詳細數據，監控安全電力系統的運行動態，及時發現故障隱患，定期分析各類數據報表、對整個系統的安全性、能源利用率能及時掌握，制定科學、合理的電力系統運維流程。
4.2. 技術標準
本方案遵循的國家標準有：
GB50052-2009 《供配電系統設計規范》
GB50054-2011 《低壓配電設計規范》
DL/T448-2000 《電能計量裝置技術管理規程》
DL/T 698.1-2009 《第 1部分：總則》
DL/T 698.2-2010 《第2部分：主站技術規范》
DL/T 698.31-2010 《第3.1部分：電能信息采集終端技術規范-通用要求》
DL/T 698.35-2010 《第3-5部分：電能信息采集終端技術規范-低壓集中抄表終端特殊要求》
DL/T 698.41-2010 《第4-1部分：通信協議-主站與電能信息采集終端通信》
DL/T 698.42-2010 《第4-2部分：通訊協議-集中器下行通信協議》
DL/T/814-2002 《配電自動化系統功能規范》
GB/T/3047.1 《面板、架和柜的基本尺寸系列》
DL/T5137-2001 《電測量及電能計量裝置設計技術規程》
GB2887 《計算站場地技術條件》
《國家機關辦公建筑和大型公共建筑能耗監測系統——分項能耗數據采集技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——分項能耗數據傳輸技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——樓宇分項計量設計安裝技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——數據中心建設與維護技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——建設、驗收與運行管理規范》
《國家機關辦公建筑和大型公共建筑能耗監測系統——軟件開發指導說明書》
DL/T 698.1 《第 1部分：總則》
DL/T 698.2 《第2部分：主站技術規范》
DL/T 698.31 《第3.1部分：電能信息采集終端技術規范-通用要求》
DL/T 698.35 《第3-5部分：電能信息采集終端技術規范-低壓集中抄表終端特殊要求》
DL/T 698.41 《第4-1部分：通信協議-主站與電能信息采集終端通信》
DL/T 698.42 《第4-2部分：通訊協議-集中器下行通信協議》
DL/T 698.41 《第4-1部分：通信協議-主站與電能信息采集終端通信》
DL/T 698.42 《第4-2部分：通訊協議-集中器下行通信協議》
5. 方案設計
5.1. 項目設計
安科瑞電機場電氣綜合解決方案提供機場用戶實時用電信息數據，推進營銷計量、抄表、收費模式標準化和信息化建設,為快速響應市場變化、快速反映客戶需求從客戶用電信息的源頭提供數據支持，為分時電價、階梯電價、費控管理等營銷業務策略的實施提供技術基礎。電氣綜合系統不僅具備基本的用電信息采集功能，而且集成了供安全用電監測、配變運行監測、線損分析、節能減排管理等功能，如圖下所示。
建立智能電氣綜合管理系統，支撐配電系統的實時監測管理、供給管理和運營管理等工作，對機場用能供能進行監管，實現大力度實現優化運行以及供電可靠性，實現運行維護管理功能。安科瑞電氣綜合監測系統利用三層結構，整合多元技術，利用配電系統運行數據進行分析、處理和加工，系統運行維護人員能實時掌握系統狀態，及時地排查故障，完善和規范運營水平。
5.2. 系統功能設計
1） 設計和建設中低壓一體監測運行管理平臺，對中壓、低壓配電系統關鍵電氣設備的運行狀態、運行環境、老化程度、磨損程度等分析監測，實現配電管理的主動式運維，確保配電系統安全運行；
2） 設計和建設中低壓配電系統的遠程運維管理平臺，對中低壓配電系統電氣隱患的提前預警和配電資產電子化管理，方便機場物業管理部門了解配電信息，監管配電運維工作的進展；
3） 設計和建設能源分析和監測管理平臺，實現機場內從配電房主要出線至各區域用電的結構分析，幫助機場后勤管理部門對用能情況進行管理，實現高效經濟的配電運行；
4） 設計和建設遠程預付費管理平臺，對機場航站樓內的商業部分實現財務集中管理，電量、水量實時下發，并比對充值次數防止作弊；并可對任意一塊電表執行遠程拉閘或保電等一系列遠程控制操作，方便管理；
5） 設計和建設智慧消防管理平臺，將分散的火災自動報警設備、電氣火災監控設備、智慧煙感探測器、智慧消防用水等設備連接形成網絡，并對這些設備的狀態進行智能化感知、識別、定位，實時動態采集消防信息，通過云平臺進行數據分析、挖掘和趨勢分析，幫助實現科學預警火災、網格化管理、落實多元責任監管；
5.3. 網絡設計
安科瑞電氣綜合監測系統的系統層級，是不同軟硬件交互的界面層級，按照主要功能劃分為以下四個層級；
（1） 現場設備管理層，實現電氣系統的基本現場保護、監測、控制層級功能，主要由現場多功能電表、物聯網表、物聯網環境監測模塊形成；該層級設備是實現電力系統的計量、信息監測功能；
（2） 通訊管理層，主要實現設備之間聯絡和通訊管理，主要由交換機、以太網關設備組成；該層設備完成設備的基本智能化功能，是實現電氣綜合監測系統信息化的基礎；
（3） 監控管理層，主要實現現場信息到計算機界面的轉化，主要由計算機、監控軟件、打印機等設備組成；該層設備完成現場信息化的數據轉換成人機界面信息，并將信息按照發生源進行分門別類分析處理；
（4） 遠程移動運維應用層，結合移動端數據完成資產管理、維護管理、工單計劃和落實管理、實時報警推送、能耗分析等功能，在遠端的數據需要能夠?qū)崿F(xiàn)關鍵數據的備份，能提升對電力系統的管理易用性和便利性；
臺采用分層分布式結構進行設計，詳細拓?fù)浣Y(jié)構如下：
整體系統架構
5.3.1. 變配電-電力監控架構
注：如上圖安科瑞Acrel-2000系列電力監控系統采用分布式組網結構，設備層采用安科瑞各系列終端設備，網絡層主要為安科瑞ANet系列通訊管理機，下行通過485線、LoRa、WIFI等通訊方式采集，上行通過4G，局域網等方式上傳數據至站控層的監控中心。
5.3.2. 能源管理系統架構
注：如上圖安科瑞Acrel-5000系列能源管理系統采用分布式組網結構，設備層采用安科瑞各系列終端設備、智能遠傳水表、遠傳能量表，網絡層主要為安科瑞ANet系列通訊管理機，下行通過485線、LoRa、WIFI等通訊方式采集，上行通過4G，局域網等方式上傳數據至站控層的能源管理中心。

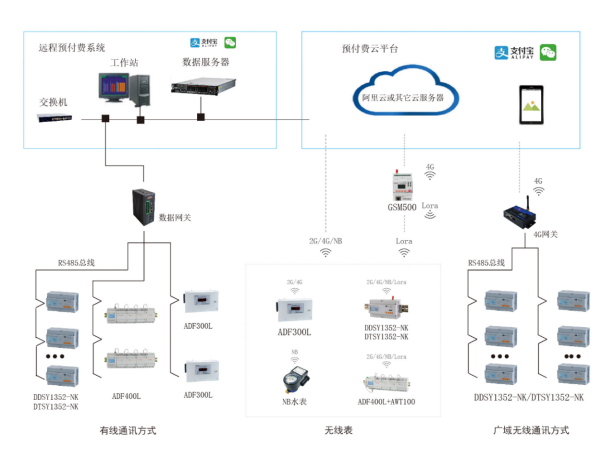

5.3.3. 遠程預付費系統架構
注：如上圖安科瑞Acrel-3200系列遠程預付費系統同樣采用采用分布式組網結構，設備層采用安科瑞費控終端設備、智能遠傳水表，網絡層主要為安科瑞ANet系列通訊管理機，下行通過485線、LoRa、WIFI等通訊方式采集，上行通過4G，局域網等方式上傳數據至站控層財務中心。
5.3.4. 消防安全用電系統架構
注：如上圖安科瑞Acrel-6800系列智慧消防安全用電系統將電氣火災監測、消防設備電源監測、防火門監控監測、消防應急照明及疏散指示監測、煙感、可燃?xì)怏w等系統功能優化為統一的系統。
5.3.5. 智能照明控制系統架構
注：如上圖安科瑞ASL1000智能照明控制系統，以IP路由器為通訊核心，下接驅動器、調光器等執行設備，以及智能面板、傳感器等條件觸發設備，上接上位機控制軟件，實現對照明的統一調控管理。
5.4. 系統硬件建設
5.4.1. 系統后臺
商業綜合體自建平臺，配置應用服務器和數據服務器，平臺側須配置固定IP地址資源，硬件配置以我方推薦配置為主，具體標準參考表1 平臺硬件配置參考
